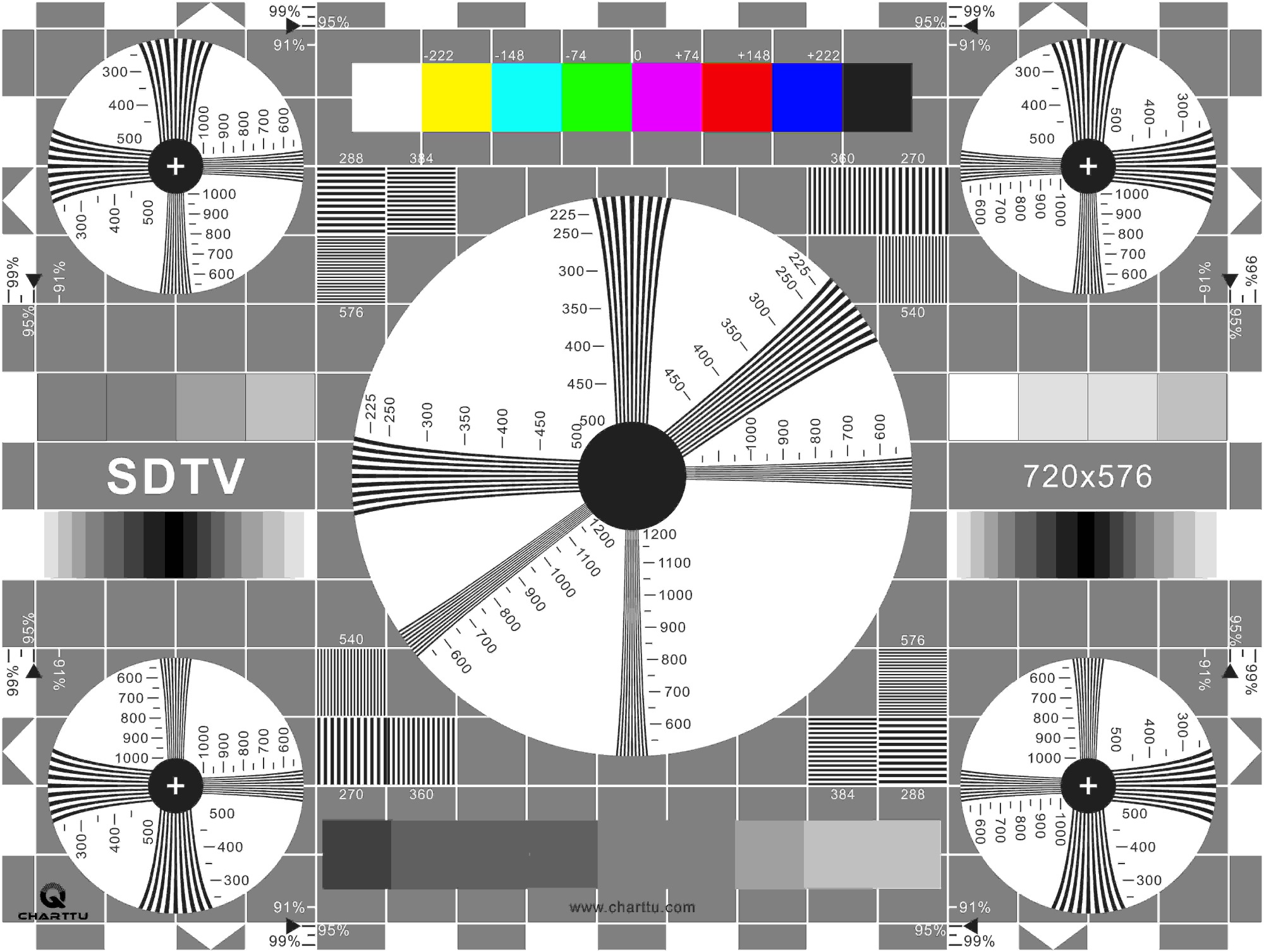

晰度復合測試圖圖像格式為720×576，圖像寬高比為4 : 3。帶有護邊框和滿屏標志的灰底白格背景中部的大圓內，90°、270°；0°、180°和43.2°、223.2°方向，共3 組6 簇楔形線組，分別測試圖像中部的水平、垂直和斜向清晰度電視線數。 中央小圓內十字中心， 對應測試圖的幾何中心。四角小圓內，90°、270°和0°、180°方向，各2 組4 簇楔形線組，分別測試圖像四角的水平和垂直清
晰度復合測試圖圖像格式為720×576，圖像寬高比為4 : 3。帶有護邊框和滿屏標志的灰底白格背景中部的大圓內，90°、270°；0°、180°和43.2°、223.2°方向，共3 組6 簇楔形線組，分別測試圖像中部的水平、垂直和斜向清晰度電視線數。 中央小圓內十字中心， 對應測試圖的幾何中心。四角小圓內，90°、270°和0°、180°方向，各2 組4 簇楔形線組，分別測試圖像四角的水平和垂直清晰度電視線數。左上、右上、左下和右下，各3 個垂直或水平線組，分別測試圖像中間部位的水平和垂直清晰度電視線數。上方設100/ 0/ 100/ 0 彩條信號，按與背景垂直格線中央對正的彩色過渡沿，測定亮度/色度時延不等性，正和負值分別對應色滯后和色超前的 ns 數。下方設灰度十階梯信號。左、右兩側，各設極限八灰度等級信號，它們的下面，設灰度線性變化的循環滾動信號。 上、下和左、右邊緣，各設兩組圖像重現率測試標度，均按百分?jǐn)?shù)標注，各黑色三角形標記分別指向上、下、左和右95％圖像重顯率。
