Camera圖像效果部分相關測試項目：

1，解析度 Resolution

2，色彩偏差 Color Error/飽和度 Saturation ,

3，白平衡 AWB

4，信噪比 SNR ,

5，Shading測試（Lens Shading/Color Shading）

6，灰階 Gray Scale/動態范圍 Dynamic Range ,

7，曝光偏差 Exposure Error

8，Gamma ,

9，Density Range

10，畸變 TV-Distortion

11，色散 Chromatic Aberration ,

12，視場角 FOV

完成以上測試項目需要的測試設備及軟件：

硬件設備：

各種測試Chart（包括24色色卡，ISO12233 Chart，灰階Chart，動態范圍測試Chart，18%中性灰chart，畸變測試chart，色散測試chart等），白板（Diffuser），在本官網均可找到相應產品介紹；

反射式多光源測試用標準光源箱（可提供D65，TL84，CWF，A，H光等多種光源）；

透射式均勻光源箱（亮度可調）；

色溫照度測試計；

一，測試軟件。

Imatest

二、注意事項

1、 拍攝過程中盡量等攝像頭的亮度和顏色穩定后再進行拍照，尤其是切換光源后；

2、 建議每個模塊項的照片都拍兩張，便于確認問題；

3、 照片盡量拍正，因為照片拍得好壞對測試結果影響很大.

灰階Stepchart/Dynamic Range測試

5.1 測試目的：

測試攝像頭的動態范圍；

5.2 測試設備：

反射式多種光源標準光源箱，恰圖Q14灰階卡；

測試環境：

反射式多種光源標準光源箱的D65光源；

測試步驟：

（1）將攝像頭調至Sensor原始分辨率，其余拍照菜單保持默認設置（如EV、Flash等）；

（2）將恰圖Q14灰階卡固定在燈源箱正面中心，光源調至D65，用手機正對該灰階卡，保證該卡都在照片中心區域，具體位置可參考圖1：

圖1

（3）待圖像穩定，完成對焦后即可拍攝照片；

5.5 測試方法

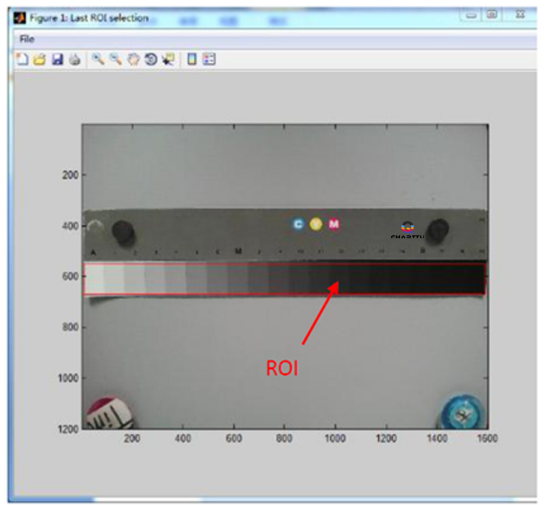

（1）點擊Imatest主界面的選項，導入測試圖片，選擇ROI區域，如下所示:

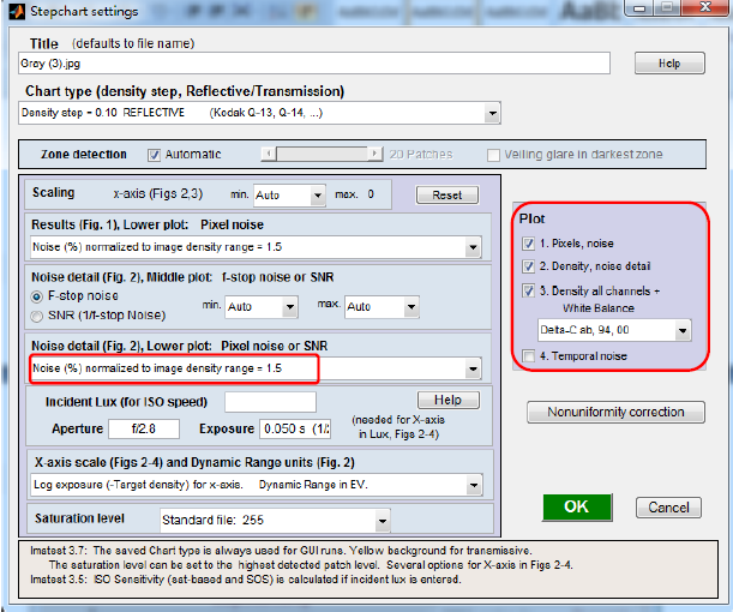

（2）確認好測試區域后，點擊YES出現設置選項界面：

此選項也可以用來測試Gamma，曝光，噪聲等選項，但是我們一般不用此選項測試，故不多做介紹，想進一步了解可自行研究下Imatest。

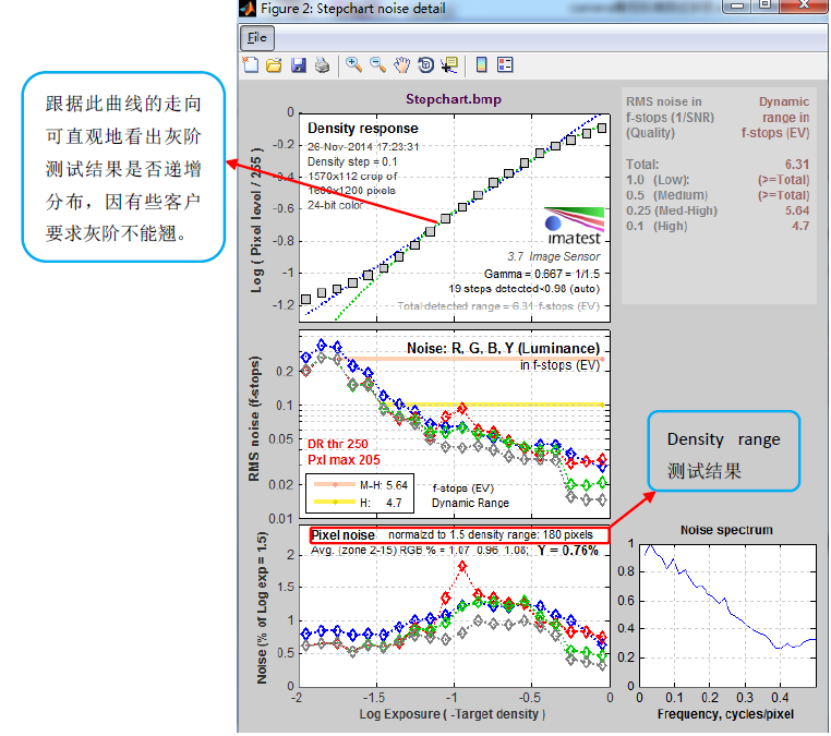

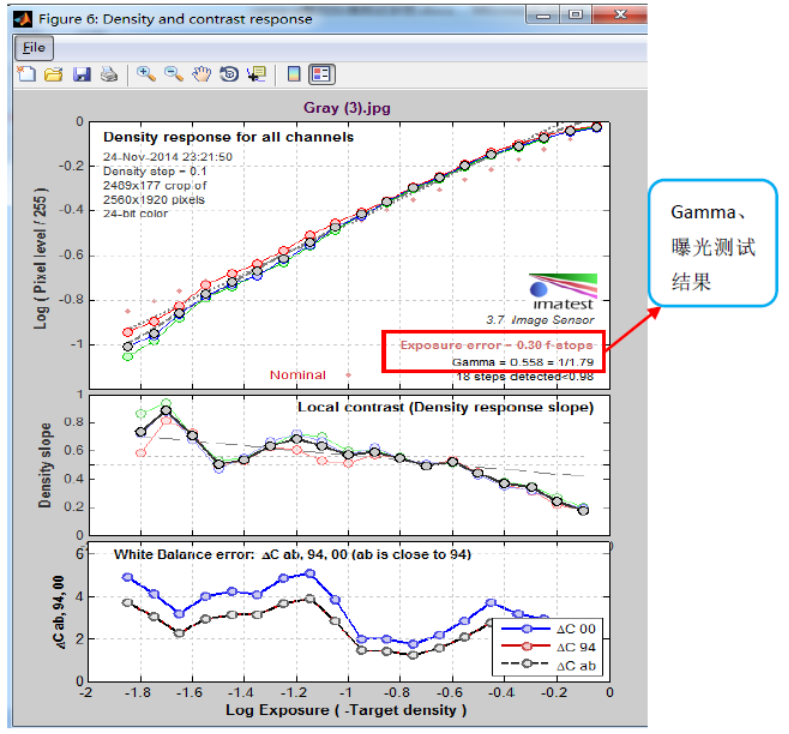

（3）結果讀?。狐c擊OK后出現測試結果，分別如下所示：

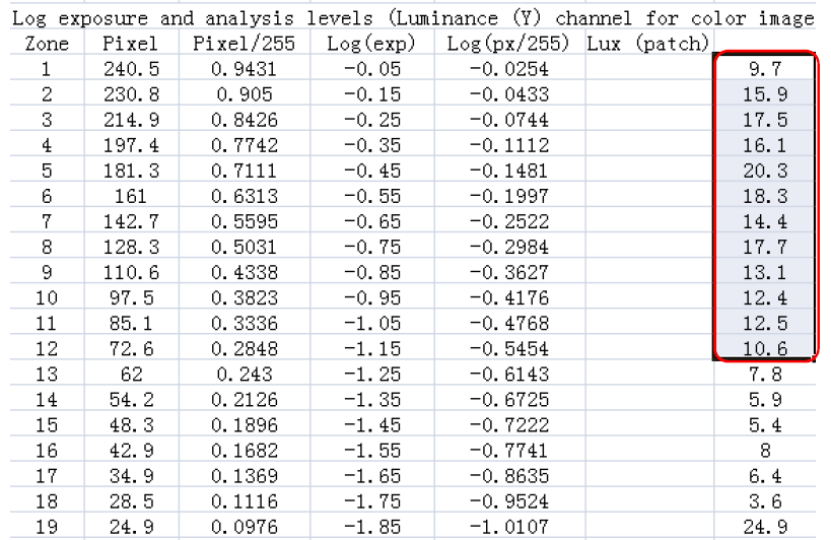

因為imatest是默認兩階之間亮度差大于0.98就認為是可以區分的，所以出來的結果都很高。實際測試中我們的標準一般是亮度差值大于8才認為可區分，故我們可以先保存測試結果，然后到stepchart_summary.csv自己寫個公式計算相鄰兩階亮度的差值，得出可以區分多少級灰階，如下所示：

故以上測試結果是可區分12階。

注：

灰階值計算方法：

1）從Imatest的測試數據中，得出每個灰階塊的Y值（灰度值）；

2）計算相鄰灰階塊Y值的差值△Y，如果該值△Y>8，那么認為這2個相鄰灰階是可以被肉眼區分的，反之不可以被肉眼區別；

3）統計一共可以區分多少級灰階；
