SKU:ISO-16505

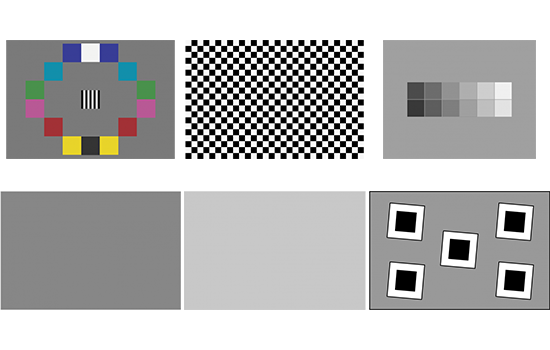

ISO-16505套卡是由六張恰圖組成，這些恰圖在ISO-16505《道路車輛-攝像頭監(jiān)控系統的人體工程學和性能方面》標準的各個部分中都有提及。
這套恰圖有三種標準尺寸：2x、4x和5.5x。請根據下表選擇所需的尺寸，可根據要求定制尺寸。

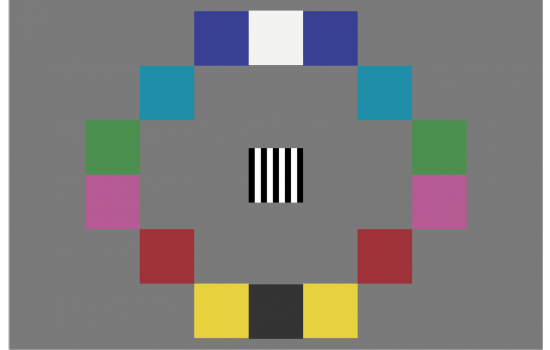

ISO-16505-Color：此顏色恰圖使用八種顏色（R、G、B、Ye、Cy、Mg、黑色和白色），具體以24色卡“ColorChecker”圖表為基礎。色塊被布置成每一塊與圖像中心保持一樣的距離，在另一側有互補色。背景是反射率為18%中性灰。

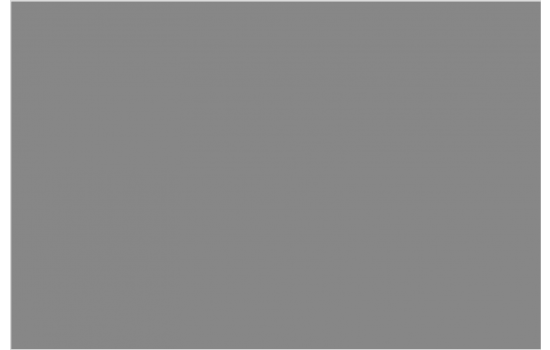

ISO-16505-Gray 18-：此18%灰度圖設計為單色調灰度圖，均勻度>98%。

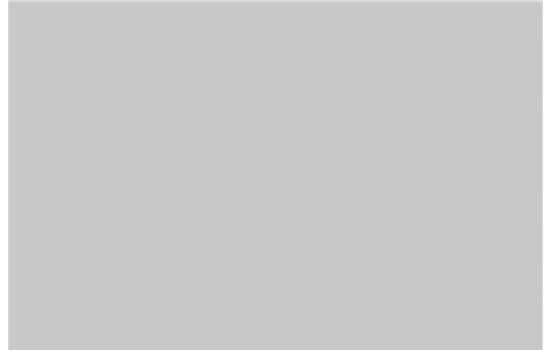

ISO-16505-Gray 70：此70%灰度圖設計為單色調灰度圖，均勻度>98%。

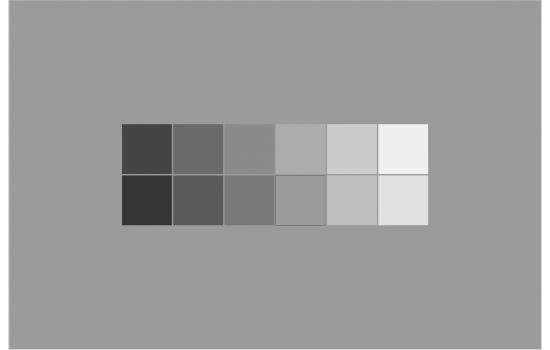

ISO-16505-Grayscale：灰階圖在亮度測量標準的早期版本中作了概述。它可以通過分步圖模塊進行分析。

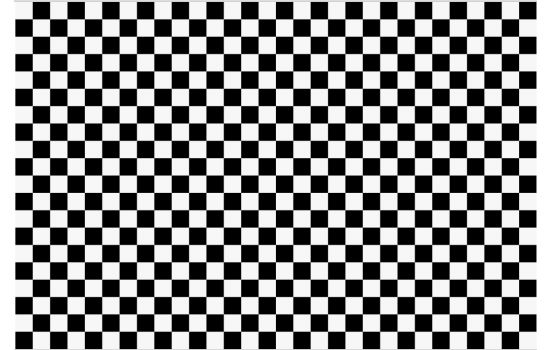

ISO-16505-CB:這一高對比度棋盤格恰圖用于根據標準中概述的規(guī)格測量畸變和放大倍數。

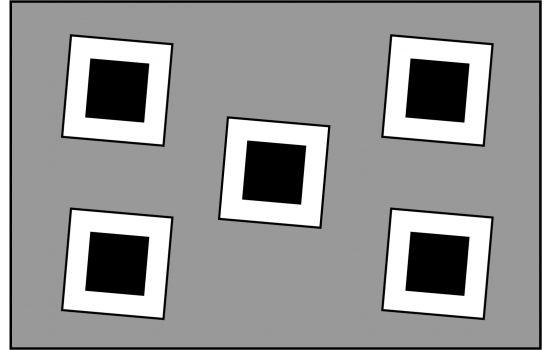

ISO-16505-SFR：SFR恰圖由五個高對比度斜方體組成，用于測量系統的MTF。
恰圖 | 2x | 4x | 5.5x |
ISO-16505-Color | 24“x15.75” | 48“x31.5” | 66“x43.31” |
ISO-16505-Gray 18 | 36“x24” | 36“x24” | 36“x24” |
ISO-16505-Gray 70 | 36“x24” | 36“x24” | 36“x24” |
ISO-16505-Grayscale | 24“x15.75” | 48“x31.5” | 66“x43.31” |
ISO-16505-C | 24“x15.75” | 48“x31.5” | 66“x43.31” |
ISO-16505-SFR | 24“x15.75” | 48“x31.5” | 66“x43.31” |
