攝像頭OECF評價Chart圖
型號TE197-Q是根據ISO 14524標準、測量方法和ISO 16505標準設計的，用于評估攝像頭的光電轉換功能。
ISO 16505：2015年版標準描述了取代道路車輛后視鏡的攝像機監測系統最低安全、符合人體工程學和性能要求的測試程序。
ISO 16505中為OECF測量提供的示例Chart圖與TE197-Q有不同的布局。該標準規定，OECF的測量必須符合ISO 14524或ISO 15739(需要注意的是，不同的組織已經創建了這些標準)，ISO 14524和ISO 15739標準都明確地將OECF測試圖定義為具有灰階塊的環形排列，而不是標準中顯示的灰色補丁的平行排列。環形布局光照的更加均勻，不容易受到陰影或相機暗角影響。所以我們相應地設計了TE197-QChart圖。

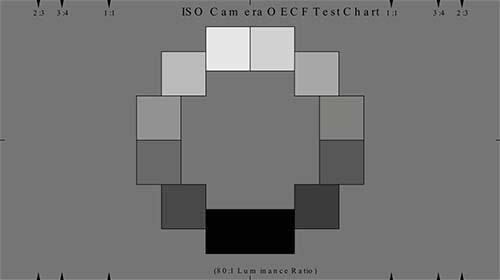

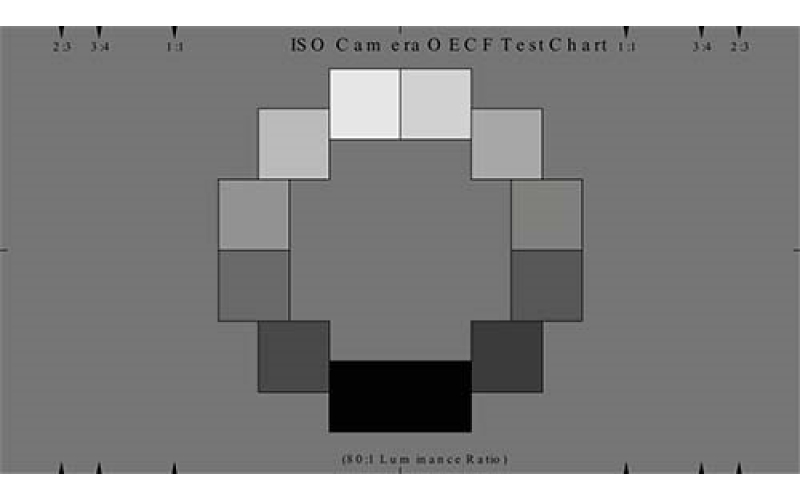

該Chart圖布局由12級環形灰階組成，可制作為反射式Chart圖或透射式Chart圖。
可以單獨購買TE197-Q一款Chart圖，如與ISO 16505 其他款Chart圖打包購買可以更優惠。需了解ISO 16505其他Chart圖可點擊下面鏈接
特性
類型 | 透射 反射 |
格式 | 點擊規格表鏈接選擇或定制 |
縱橫比 | 16:9；4:3 |
反差 | 可選 |
