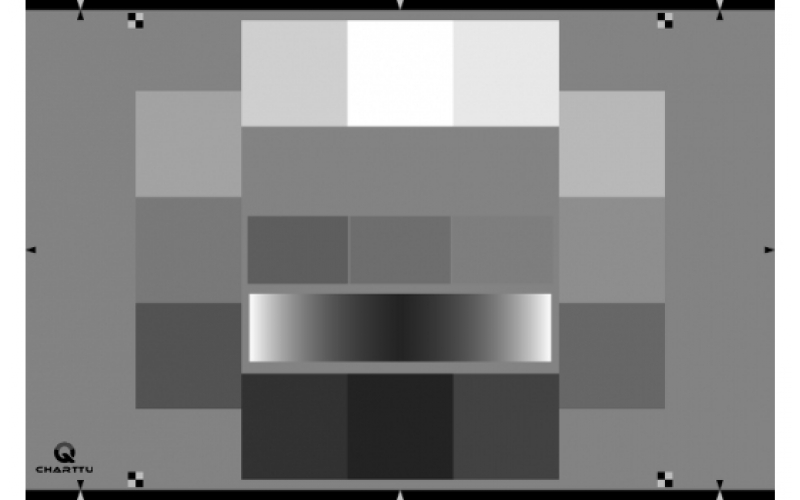

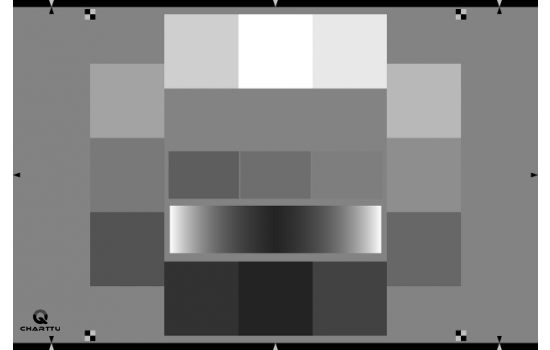

這款恰圖共有15個灰度等級，其中有12個布局為環形，有3個布局在環形的內部。相對較大的部分特別適合測量噪聲。印刷在12“x18”(305毫米x 457毫米)光澤噴墨媒體。
用于不同亮度范圍的目標光學密度值（Di）
測試卡類型 | 低對比度 | 低對比度 | 標準反射 | 正常對比度 |
亮度對比 | 20:1 | 40:1 | 80:1 | 160:1 |
級數 | Di | Di | Di | Di |
1 | 1.40 | 1.70 | 2.00 | 2.30 |
2 | 1.21 | 1.44 | 1.66 | 1.86 |
3 | 1.05 | 1.23 | 1.39 | 1.53 |
4 | 0.90 | 1.04 | 1.17 | 1.27 |
5 | 0.77 | 0.88 | 0.97 | 1.05 |
6 | 0.65 | 0.74 | 0.81 | 0.87 |
7 | 0.54 | 0.61 | 0.66 | 0.70 |
8 | 0.44 | 0.49 | 0.53 | 0.56 |
9 | 0.35 | 0.38 | 0.41 | 0.43 |
10 | 0.26 | 0.28 | 0.30 | 0.31 |
11 | 0.18 | 0.19 | 0.19 | 0.20 |
12 | 0.10 | 0.10 | 0.10 | 0.10 |
環形內部1 | 0.82 | 0.94 | 1.05 | 1.13 |
環形內部2 | 0.72 | 0.82 | 0.90 | 0.96 |
環形內部3 | 0.62 | 0.70 | 0.77 | 0.82 |
背景 | 0.54 | 0.64 | 0.74 | 0.84 |
尺寸規格表：
類型 | 圖像尺寸 | 測試卡尺寸 | 對比度 |
100×178mm | 125×200mm | ||
反射式半光澤 | 100×178mm | 160:1 | |
反射式啞光 | 250×400mm | 40:1 | |
反射式啞光 | 200×356mm | 250×400mm | 40:1 |
200×356mm | 250×400mm | 80:1 | |
反射式半光澤 | 200×356mm | 250×400mm | 80:1 |
反射式半光澤 | 200×356mm | 250×400mm | 160:1 |
反射式啞光 | 40:1 | ||
反射式啞光 | 400×711mm | 500×800mm | 80:1 |
反射式半光澤 | 400×711mm | 500×800mm | 80:1 |
反射式半光澤 | 400×711mm | 500×800mm | |
透射式 | 135×240mm | 290×320mm | 80:1 |
透射式 | 158×280mm | 280×360mm | 80:1 |
