ISO 16505標準分辨率Chart圖
根據ISO 16505標準，型號 TE288-Q Chart圖使用傾斜的邊緣和灰階來測量攝像機的分辨率情況。
ISO 16505：2015年版描述了取代道路車輛后視鏡的攝像機監測系統最低安全、符合人體工程學和性能要求的測試程序。
為什么TE288-Q的布局偏離標準中的示例Chart圖呢？
ISO 16505：2015年版已進行更新。2015年版本的分辨率部分提到了ISO 12233：2014標準，其中說到了測量攝像機分辨率和空間頻率響應的方法。但I(xiàn)SO 12233 2014版已過時，現已更新為ISO 12233：2017版。ISO 16505的新修訂版將參考這一新版本。
還有我們應意識到，標準中提供的示例Chart圖與案文不一致。該案文指出，銳度“可以通過獲得由ISO 12233定義的傾斜邊緣圖的空間頻率響應函數sfr來測量?！比欢?，ISO 12233：2017(以及2014年版本)明確規定Chart圖上的傾斜邊緣與背景必須是低對比度，即4:1對比度，不應使用黑白邊。但標準中的示例Chart圖顯示從黑色到白色的邊緣，因此，并不是最新的。TE288-Q使用低對比度的傾斜邊緣，符合ISO 12233：2017標準。

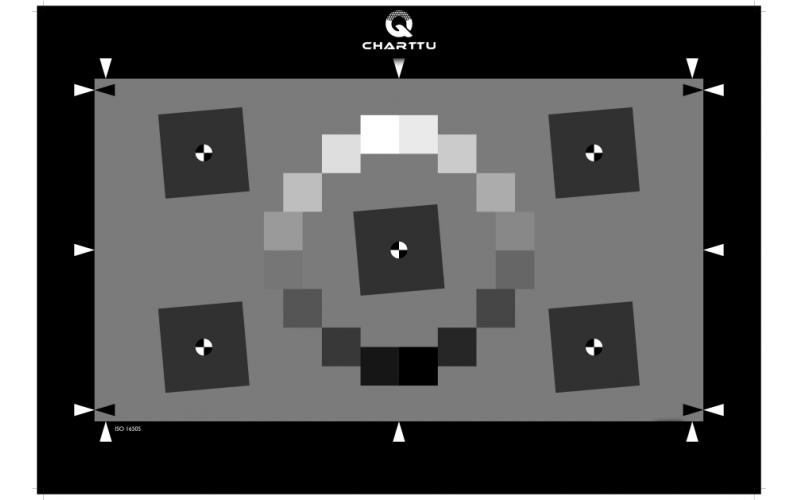

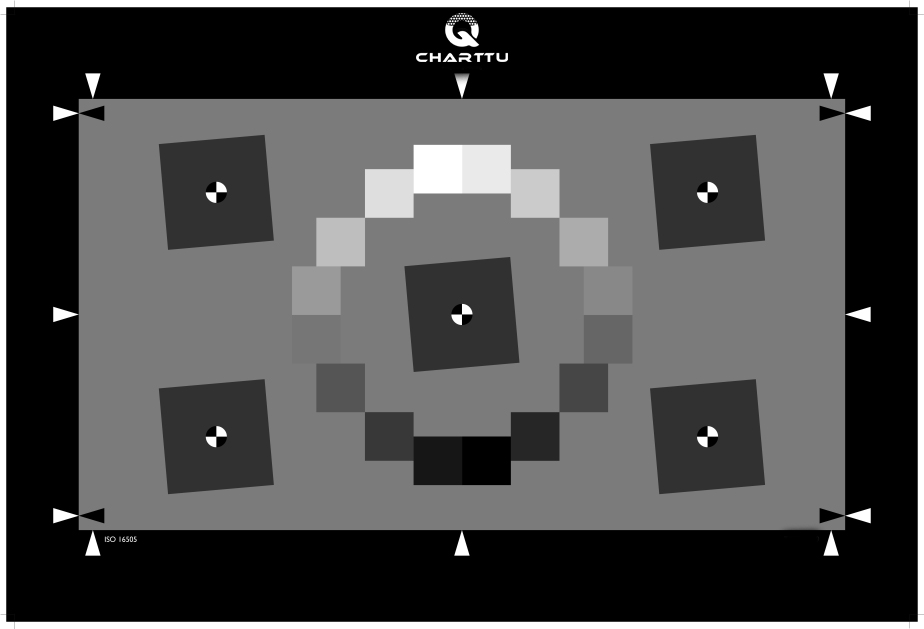

Chart圖布局包括五個傾斜邊SFR方塊，每個SFR方塊包含兩個測量水平分辨率邊與兩個測量垂直分辨率邊。它還包括一組環形灰階。
可以單獨購買TE288-Q一款Chart圖，如與ISO 16505 其他款Chart圖打包購買可以更優惠。需了解ISO 16505其他Chart圖可點擊下面鏈接
特性
類型 | 反射 透射 |
格式 | 點擊規格表鏈接選擇或定制 |
縱橫比 | 16:9亦可定制4:3比列 |
