本產品介紹
產品名稱 | 產品編號 | 外形尺寸 （mm） | 圖形精度 （μm） | 分辨率范圍(LP/mm) |
正片美軍標分辨率力板 | HBM03-FBL-1Z | 63*63*2 | 1 | 1-228 |
產品說明

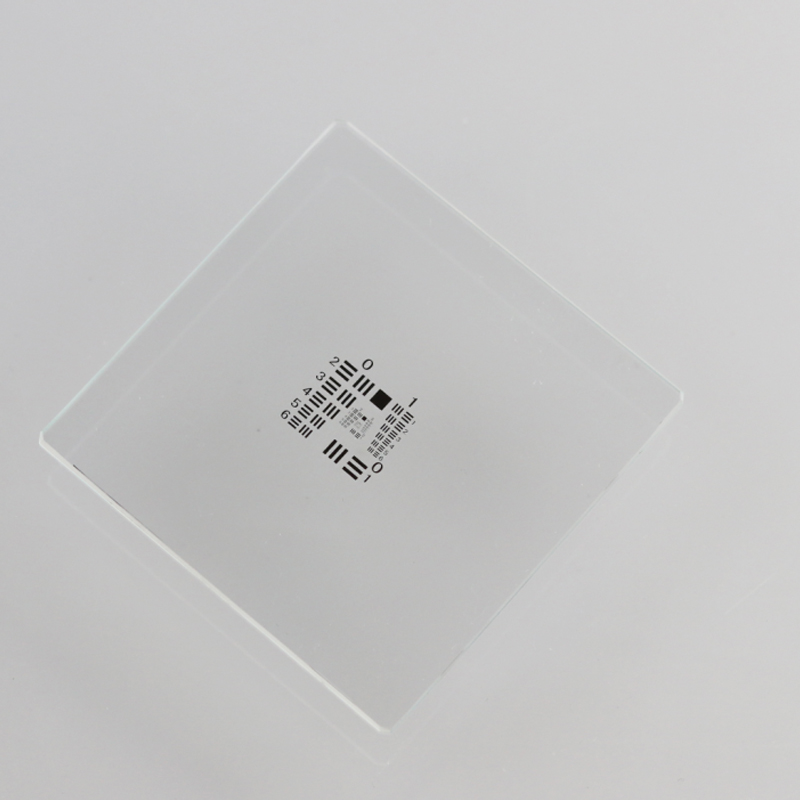

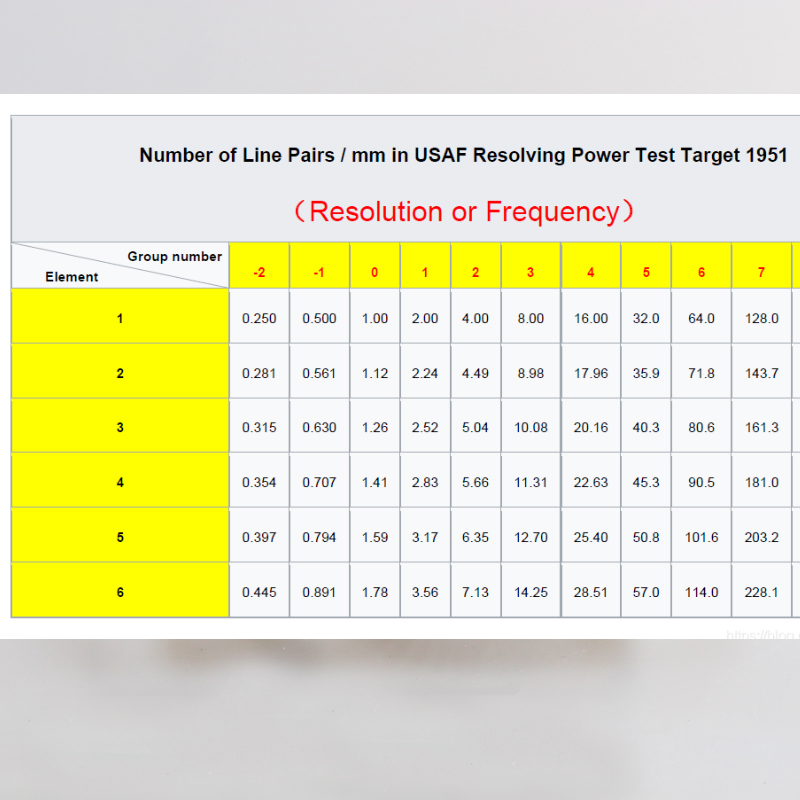

光學分辨率檢驗板（Optical resolution test board），也叫分辨率力板，該產品根據美軍標MIL-STD-150A對比度規格而設計，采用玻璃基底材料的美軍標分辨力板，具備最大分辨率為 228 lp/mm 的USAF 1951圖案，它的不同分辨率單元使用對應的組和單元標記，可以通過查表得出它的每個單元對應的分辨率，客戶可根據需要選擇選用不同基底材料的正片(Positive，深色圖案，淺色背景)和負片(Negative，深色背景，淺色圖案)。
它廣泛應用于航空、航天和天文望遠的復雜光學系統到日常生活中常用的光學產品的制造生產。主要應用于各類光學儀器設備(例如：顯微鏡、平行光管和望遠鏡等)的成像質量評價，而且非常適合于各類機器視覺鏡頭和光學零部件(如：航空偵察鏡頭、工業鏡頭、航空測繪鏡頭、投影物鏡、顯微物鏡、照相機鏡頭、攝像機鏡頭和工業相機鏡頭等)的成像質量評價。

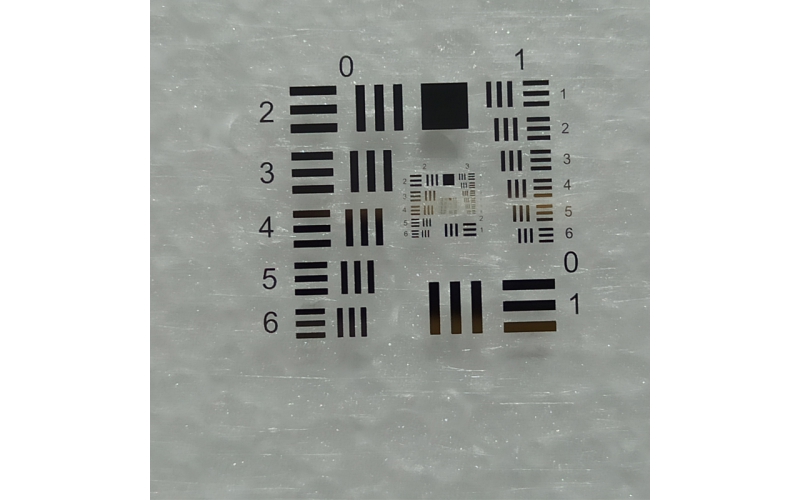

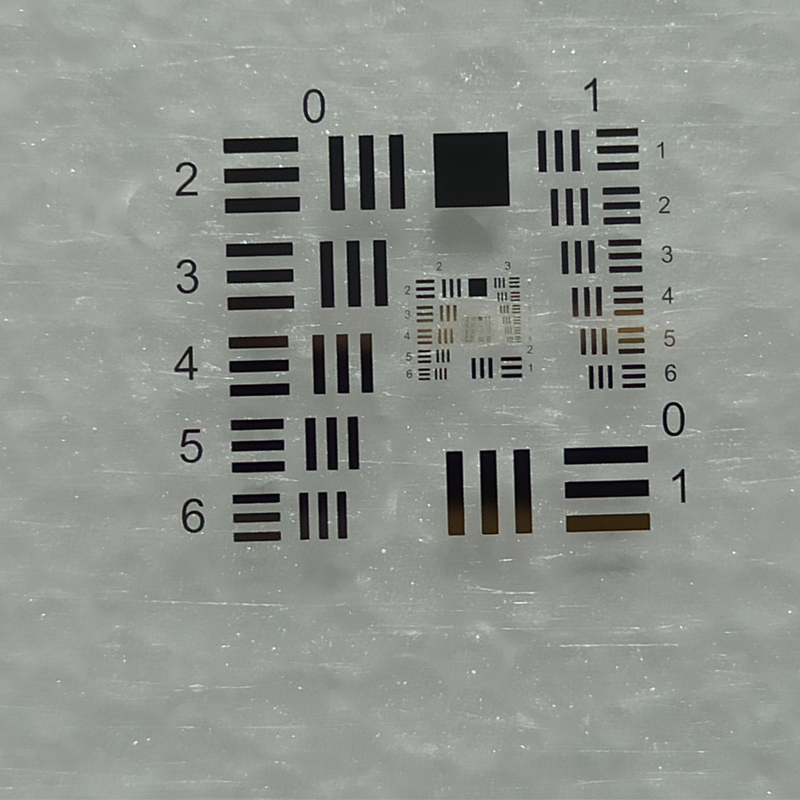

正片 | 負片 |
|
|
應用領域
主要應用于各類光學儀器設備(如：顯微鏡、平行光管和望遠鏡等)的成像質量評價，而且非常適合于各類鏡頭和光學零部件(如：航空偵察鏡頭、工業鏡頭、航空測繪鏡頭、投影物鏡、顯微物鏡、照相機鏡頭、攝像機鏡頭和工業相機鏡頭等)的成像質量評價。
