此灰卡符合NB_T 20003.7—2010目視檢測標準的要求。

標準第5章節：

5目視檢測設備和器材

5.1常用檢測設備和器材

目視檢測設備包括光源、觀察助視設備和測量器具。常用的目視檢測設備和器材一般包括:

——白熾燈、強光燈等光源;

——放大鏡;

5目視檢測設備和器材

5.1常用檢測設備和器材

目視檢測設備包括光源、觀察助視設備和測量器具。常用的目視檢測設備和器材一般包括:——白熾燈、強光燈等光源;

——放大鏡;

—內窺鏡;

——管道鏡;

——攝像機;

——視頻系統;

——直尺、游標卡尺;

—-—焊接檢驗尺;

——18%中性灰卡;

——白光照度計;

——對比試樣（由制造廠提供，用于與被檢件進行目視檢測比較）。

標準第3.3章節：

3.3

中性灰卡neutral grey card

提供18%反射率中性灰色的紙板。

注:目視檢測用的中性灰卡一般帶有0.8 mm寬的黑線，用于校驗分辨率。

標準第4.3.2規程驗證的實施章節

由檢測人員在規程規定的檢測條件下，采用規程規定的檢測技術，將18%中性灰卡或一人工缺陷(如寬度小于或等于0.8mm的細線），放在被檢表面或相類似的表面。在被檢表面區域上可識別灰卡上的黑線或人工缺陷，則證明規程是有效的。

檢測規程驗證應進行記錄并形成書面文件。

標準第8.5 目視檢測分辨率要求章節

在實施檢測之前和檢測之后，應進行系統分辨率的校驗，可選用以下任一種方法:

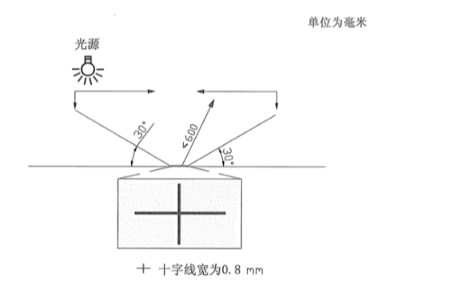

——使用18%中性灰卡，在滿足表1所列的檢測距離和最低照度要求的前提下，要求能分辨出灰卡上一條0.8 mm 寬的黑線，如圖1所示;

——將一人工缺陷（如寬度小于或等于0.8mm的細線），放在被檢表面或相類似的表面。在符合表1所列的檢測距離和最低照度要求的前提下，在被檢表面區域上應可識別人工缺陷。

8.5目視檢測分辨率要求

在實施檢測之前和檢測之后，應進行系統分辨率的校驗，可選用以下任一種方法:

——使用18%中性灰卡，在滿足表1所列的檢測距離和最低照度要求的前提下，要求能分辨出灰卡上一條0.8 mm 寬的黑線，如圖1所示;

——將一人工缺陷（如寬度小于或等于0.8mm的細線），放在被檢表面或相類似的表面。在符合

表1所列的檢測距離和最低照度要求的前提下，在被檢表面區域上應可識別人工缺陷。

若使用電池光源，當感覺光照度有明顯降低時，應再進行一次分辨率校驗。如果不能滿足分辨率要求，應設法修正光源。

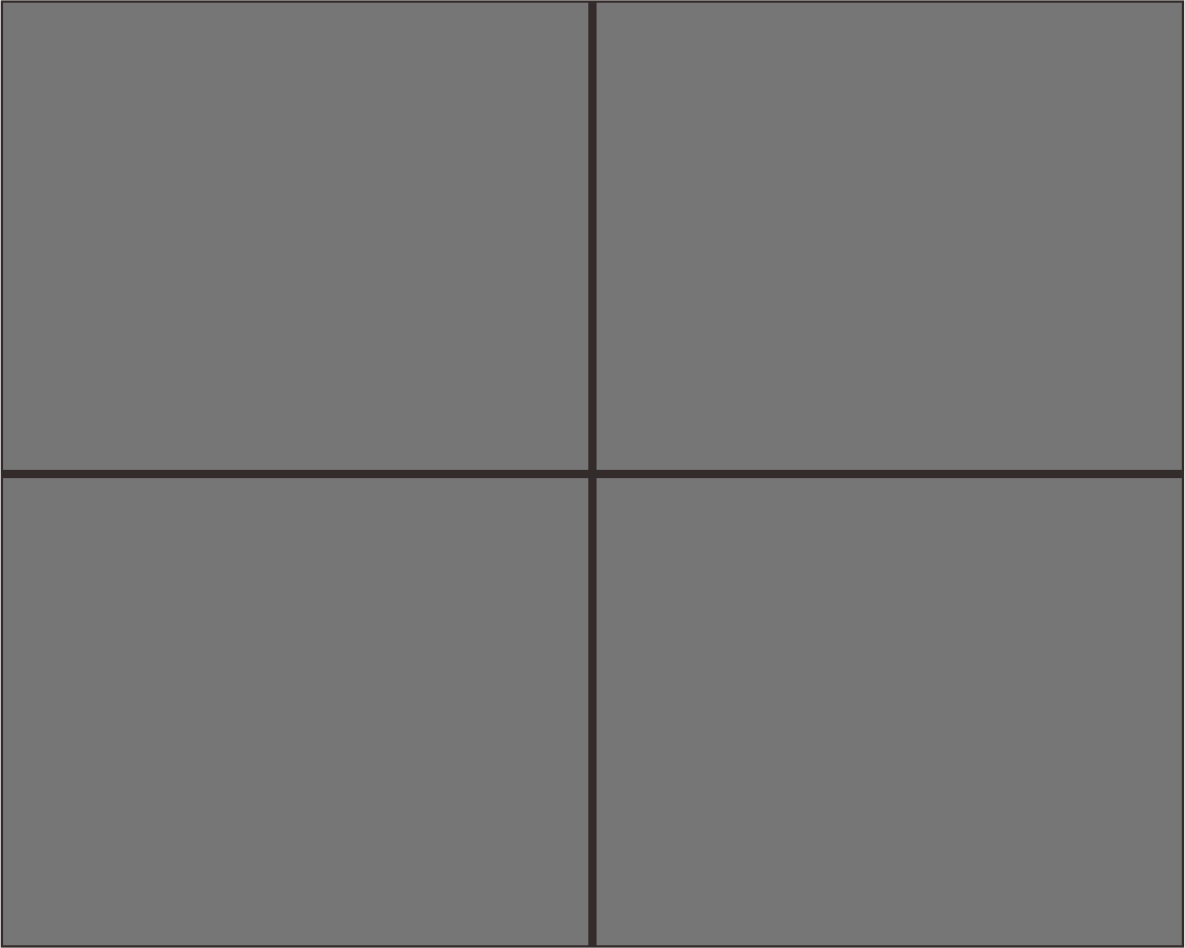

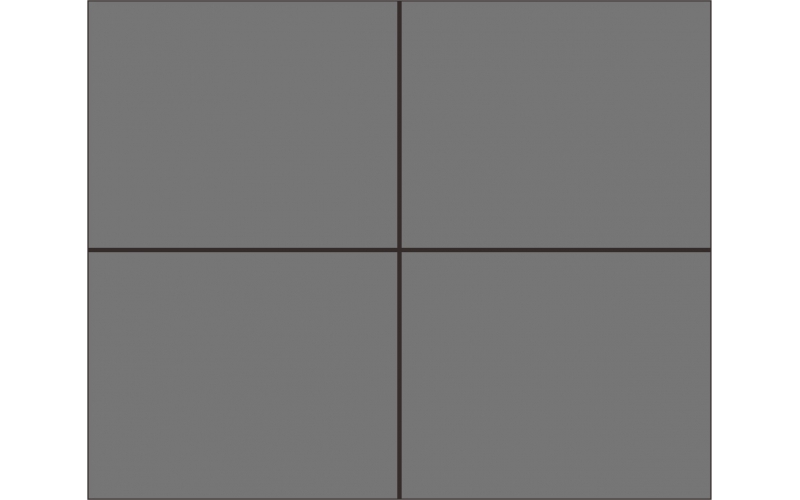

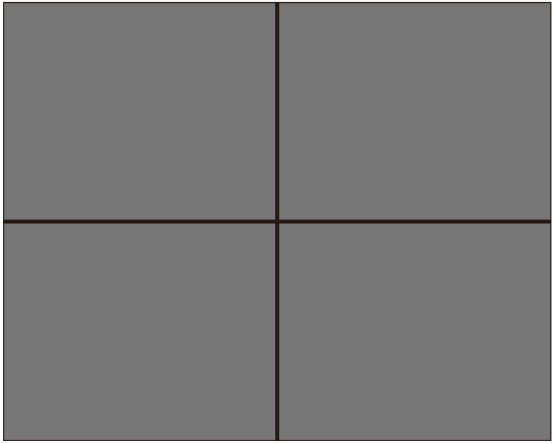

我司依據該標準要求專業生產18%中性灰卡。

規格：100X80mm(0.8mm線寬)
