ISO 12233：2017 (ESFR)恰圖

SKU：ISO-ESFR

恰圖科技ISO 12233：2017eSFR圖表是低對比度邊緣SFR(ESFR)測試圖表，依據ISO標準文件的6.1章節和附錄C制作的低對比度的E-SFR Chart，有以下三個版本。

· 標準版：基礎功能

· 增強版：增加了額外的正方形、楔形和色彩圖案

· 擴展版：與增強類似，但高寬比擴張為16：9。

· 所有噴墨恰圖可在可見或近紅外可見用于測試波長在700到1000 nm之間的敏感攝像機。所有恰圖都完全符合ISO標準。

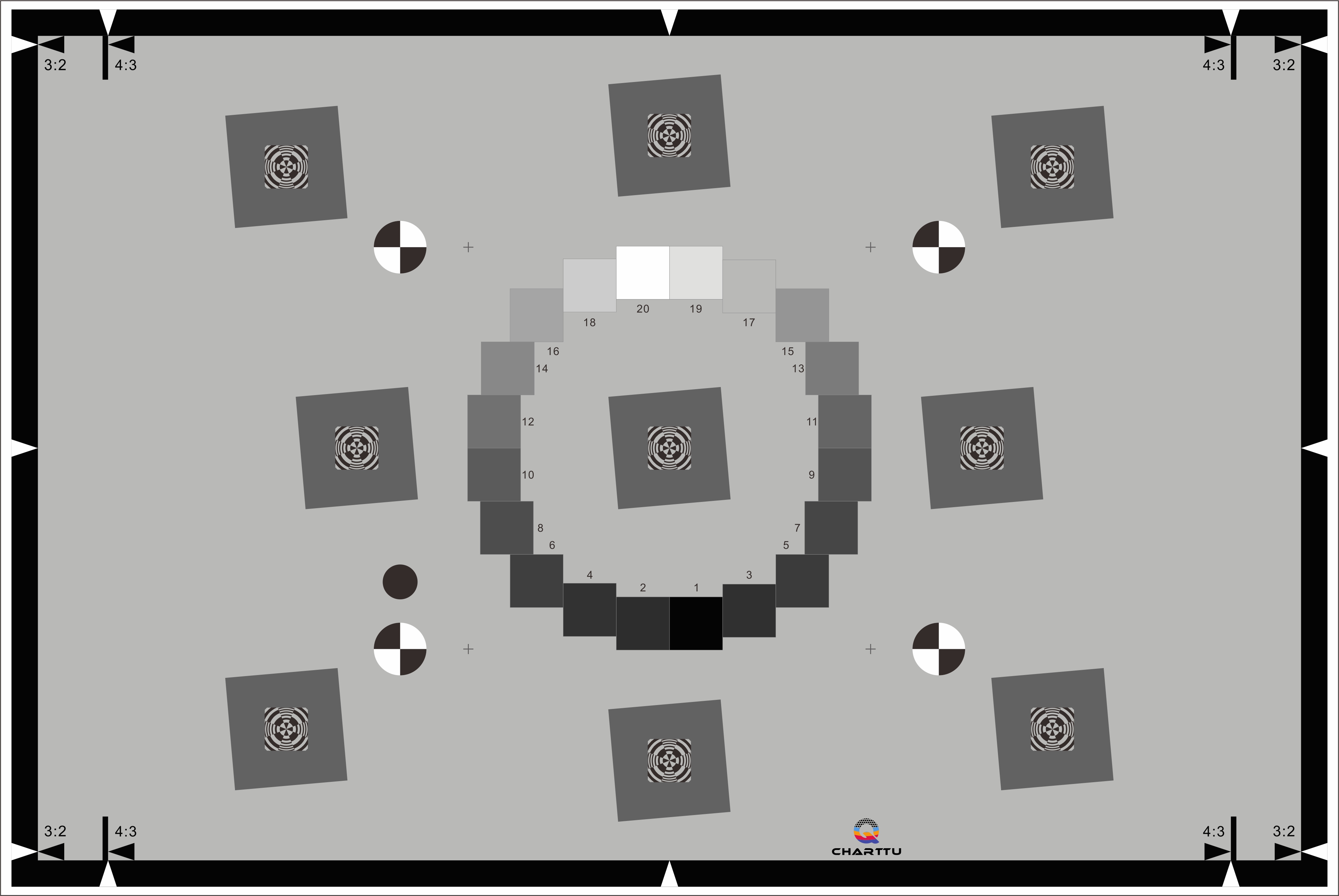

標準版：

恰圖科技（Charttu ）de 標準版是3:2的長寬比。為了滿足更多的要求我們?cè)黾恿嗽鰪?qiáng)版和擴展版，增強版和擴展版在圖像邊緣增加了用于測試性能的方塊，雙曲線以及色塊。這些圖卡是完全符合標準的。

ISO12233:2017E-SFR類似于依據ISO標準文件的6.1章節和附錄C制作的低對比度的E-SFR測試卡。但是卻又有幾點不同。下面是它們的不同對比：

（1）20階OECF灰階塊取代了原先的16階，當然如需要16階的可聯系我們溝通制作。

（2）恰圖每個SFR斜邊方塊中心的聚焦圖案是方形直角的（為了增加MTF的測量區域），這樣設計的目的是為了減少自動檢測邊緣的干擾。

（3）有四個Mark點,替換了原先的三個，幫助自動化區域檢測。

（4）在左下方的標記號上面有一個附加記號用于檢測圖表方向。

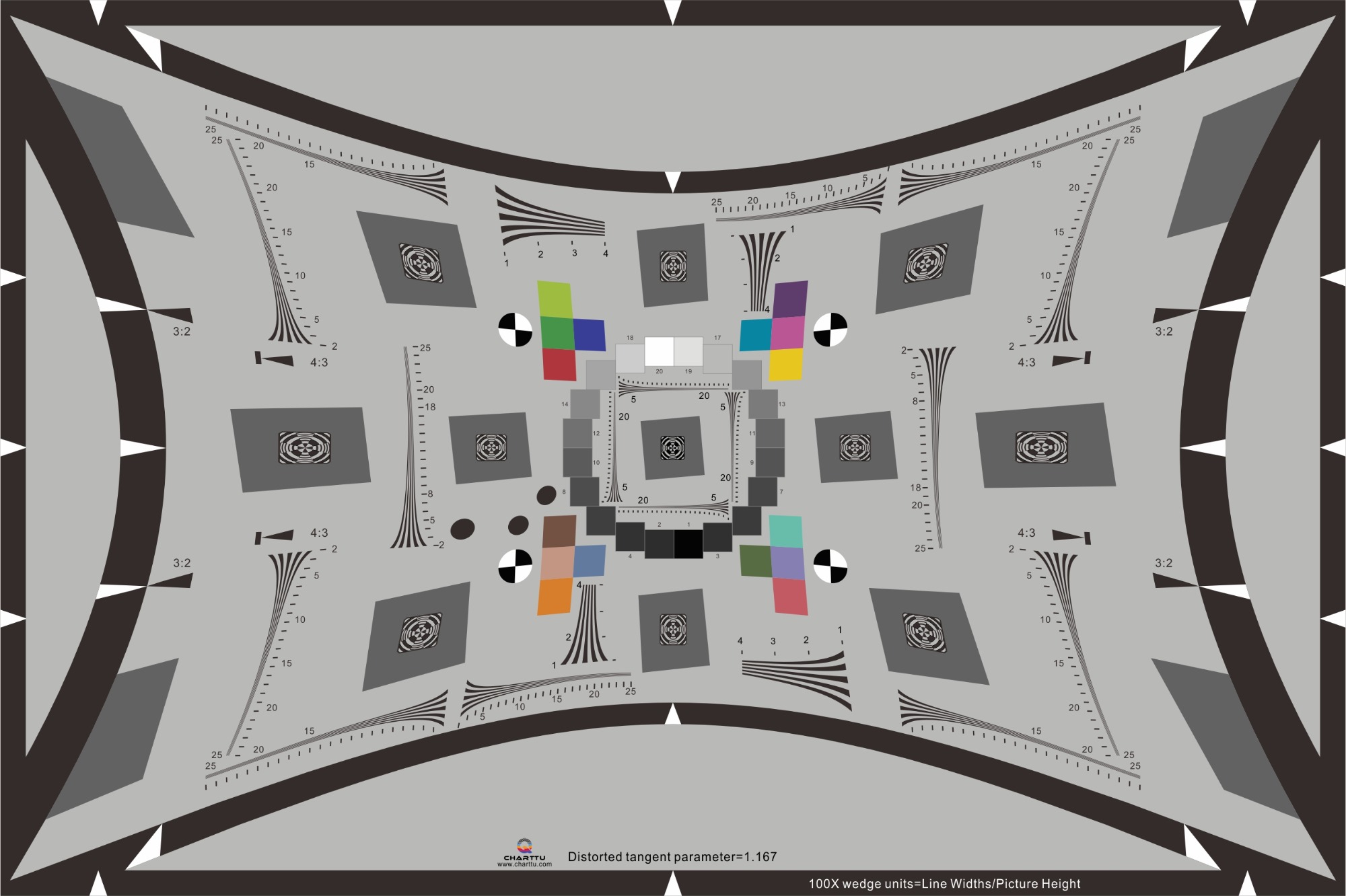

增強版

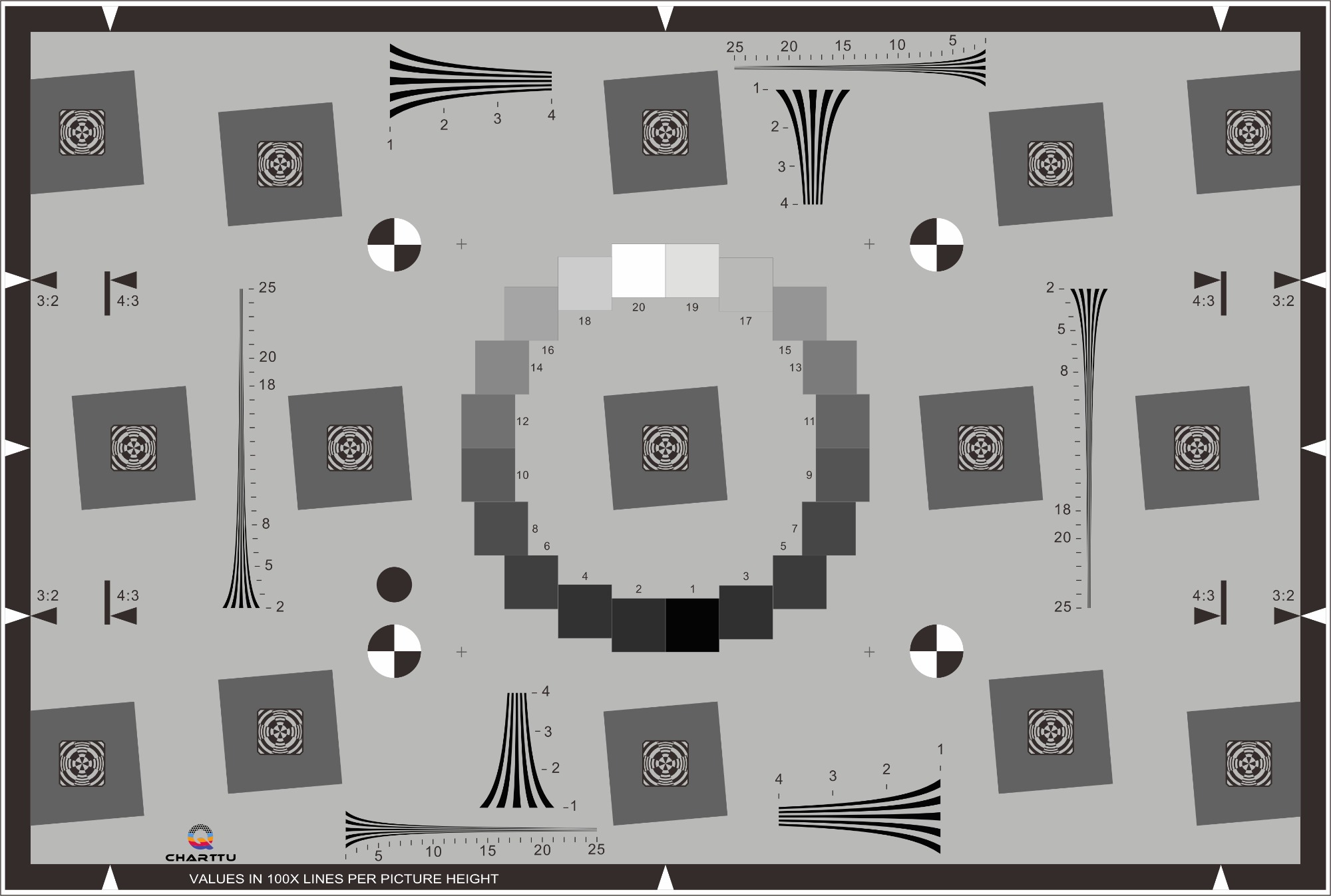

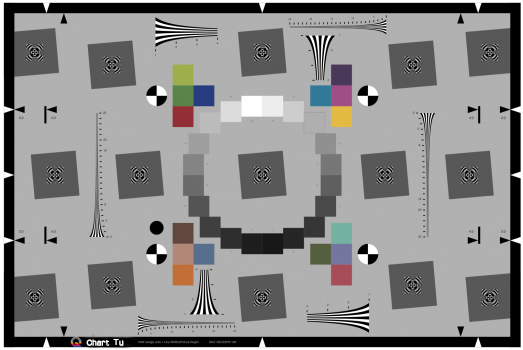

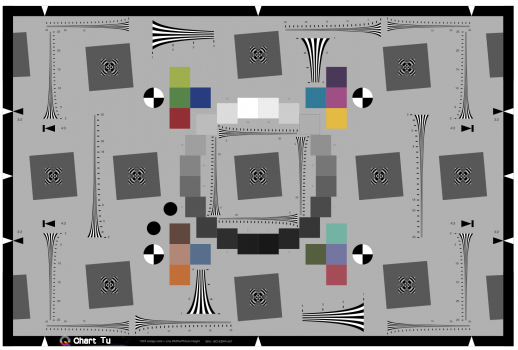

恰圖科技(Charttu)增強版ISO 12233：2017ESFR圖表具有標準版圖表的所有功能，保持3：2縱橫比，增加6個斜方體以及用于測量圖像邊界附近的性能和雙曲楔形，以便進行視覺分析。也增加了16個色塊。這些增加的區域沒有被標準覆蓋，但是并不影響符合標準。4X尺寸規格的楔形TVline最大頻率有2500LW/PH和4000 LW/PH的選擇，4000LW/PH適合高分辨率相機。

增強版與標準版區別如下：

· 為測量圖像邊界附近的性能，增加了6個斜方體。

· 具有空間頻率的雙曲楔形TVline，參考ISO標準CIPA圖表，用于視覺分析。

· 增加16個色塊用于色彩還原評測，顏色類似于行業標準24色卡恰圖。


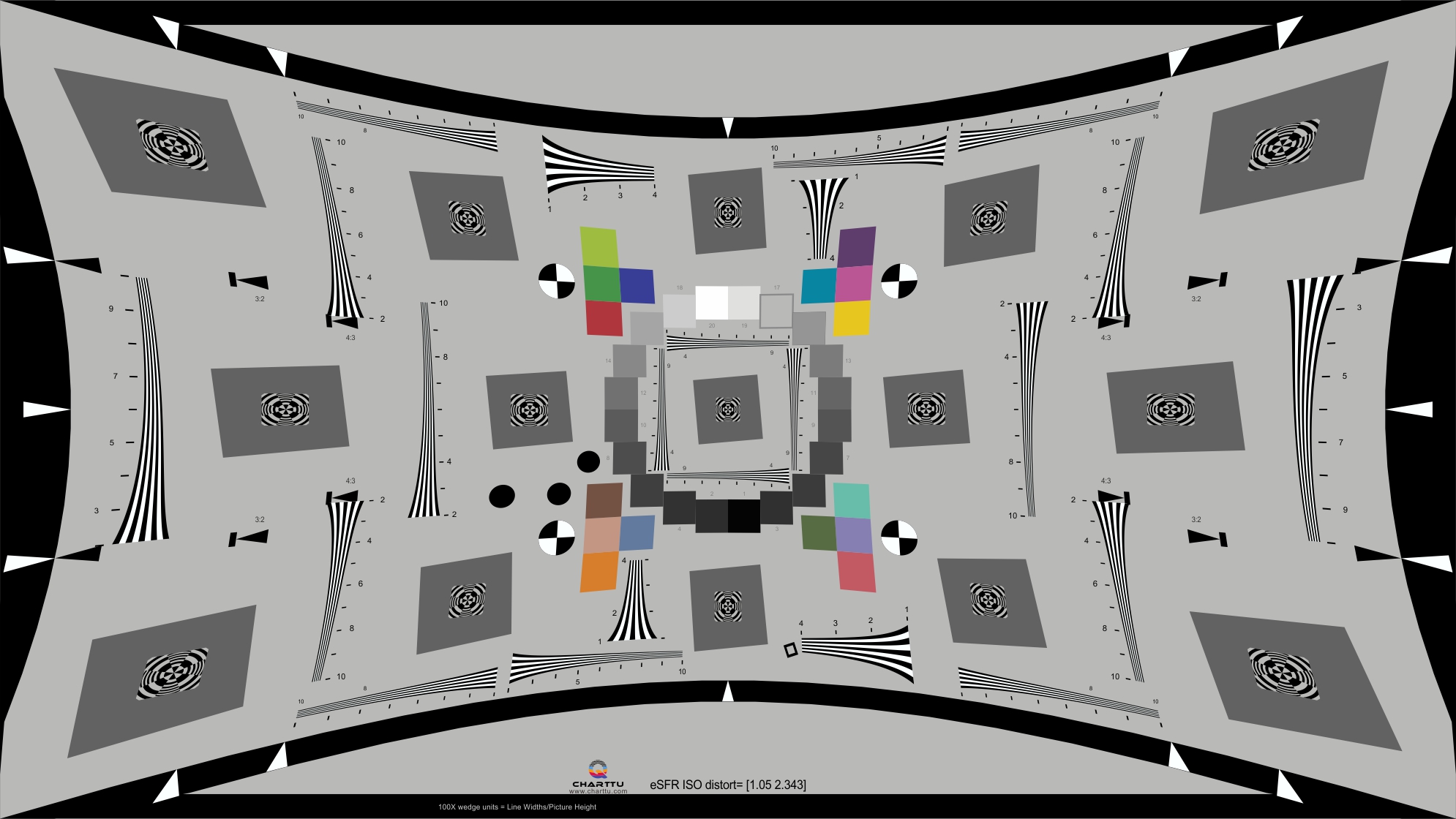

擴展版本

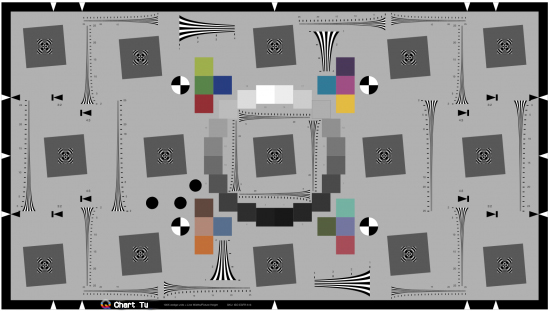

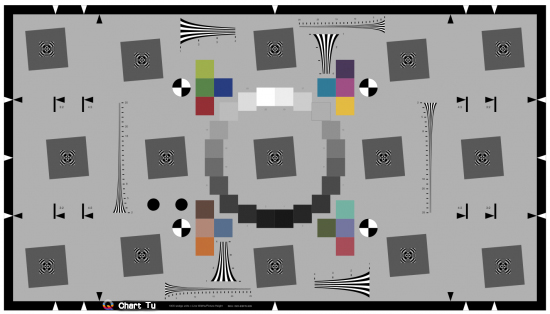

恰圖科技（Charttu）擴展版 ISO 12233：2017ESFR圖表包含增強版的所有功能，但是比例擴展至16:9長寬比，這使得它同時適合于16：9、4:3以及3:2鏡頭。它同樣完全符合標準。

以上三個版本完全可用imatest 4.0及以上版本軟件的ESFR ISO 模塊進行分析。

尺寸規格表（有效圖像區域）：
